楊艷玲

[關鍵詞] 電路的識別 連接

在初中物理中，串并聯電路的識別以及實物圖與電路圖的互換，是學生需要掌握的一項基本技能�？墒菍τ诔鯇W(xué)者來說，入門難，熟練掌握這些技能障礙較多，教師往往需要花費大量的時間來突破這個難點，而即使如此，也總有一些同學輸在起跑線上，導致電學部分學習困難以致留下遺憾。在此根據多年的教學經驗，就教師如何教、學生如何學，我來談一談其中的技巧：一、 關于電路的識別

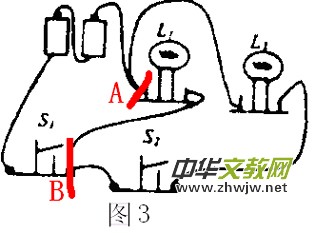

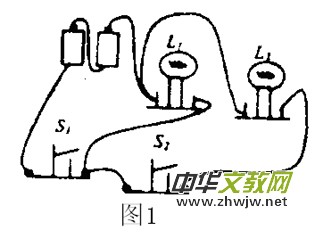

    在串聯電路中電流只有一條路徑，而并聯電路的電流至少有兩條路徑。所以采用電流路徑法是判斷串并聯電路的重要法寶，最直接的辦法就是讓電流從電源正極出發沿電路流動從而來確定電流的路徑。那么，能否找到電流的分支點、匯合點將有助于我們確定并認識并聯電路。我們來觀察圖1、圖2，很容易找出電流的分支點A、電流的匯合點B,做記號分別如圖3、圖4，這樣以來，電路的連接、電流的流向就一目了然。

下面我們來討論在此過程中常常碰到的問題和解決方案：

（1） 電路中出現電壓表、電流表。

解決方法：電壓表相當于斷路，可考慮刪去所在路線；電流表相當于空導線，可考慮忽略電流表。

（2） 電路中分叉點較多，難于認清電路。如圖5所示，開關S1和S2均閉合時，判斷燈L1、L2、L3的連接形式以及電流的流向。

解決方法:開關S1和S2閉合，則電路連通，開關即可忽略不計，圖中接線點a、接線點b位于空導線兩端，由于空導線可長可短，可認為對電路無影響，故點a、點b可視為一點A, 圖中點c、點d同樣位于空導線兩端，可視為一點B,如圖6所示。接下來再分析電流的流向,如同小馬過河，小馬要從A到B，可行的路徑分別是從A經燈L1到B、從A經燈L2到B、從A經燈L3到B，三條路徑三條支路便清晰明了。

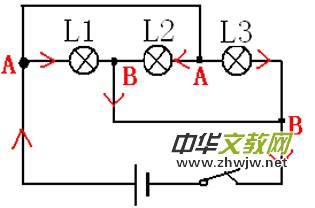

類似的電路還有很多，最常見的如圖7，找到相同的點A、點B，小馬過河即確定電流的流向，見圖8。

   (3)電路中存在電流分叉點，但電流不一定有兩條路徑，可能會出現局部短路。如圖9，若只閉合S1，則L1、L2串聯；若閉合S1、S2，則電流從點A到點B時，看似兩條路徑，但其一為空導線，電流舍棄L1而走空導線，形成局部短路。

     二、 由實物圖畫出對應的電路圖

    教學中常見的問題是：

   （1）沒有規范作圖，如：電路元件畫在拐彎處；

   （2）電路元件畫在三叉路口。實物圖中電路元件看似在三叉路口，實際上電路元件距離接線柱還有一定距離，這個距離可以放大。

    （3）電路元件在電路中的位置判斷錯誤，干路元件跑支路，支路元件跑干路。為了有效解決這個問題，我采用的方法是：緊盯兩點，先干（路）后支（路）。兩點即電流分支點和匯合點，它是并聯電路中干路與支路的分界點。

“先干后支”具體的做法如下：（入門之處，暫不加入電流表、電壓表、滑動變阻器）

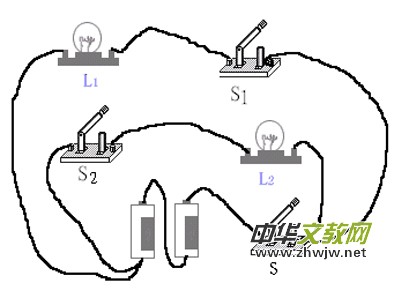

    1、識別電路，若是并聯則找出電流的分叉點和匯合點，做出明顯標記�？梢苑謩e從電源的正負極出發沿著電路找出電流的分支點A和匯合點B，以圖3為例。

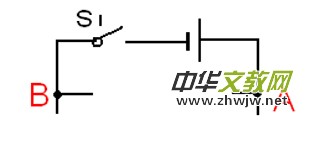

2、明確干路上的電路元件，再畫電路圖：先畫電源，從電源正極出發依照順序畫至標記A處，畫出接線點并留好分叉，然后再從電源負極畫起畫到標記B處，同樣畫出接線點并留好分叉，如圖10所示。

3、對照實物圖，分別畫出從點A到點B之間的各條支路元件。

4、整理草圖，畫出規范的電路圖，使其更美觀。并注意檢查是否標識對應的字母，如圖11所示。

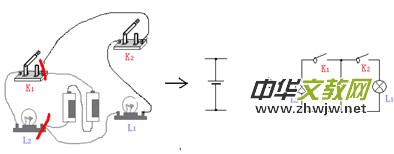

流程再舉例如下圖12：

“先干后支”法作圖的優點：把電流分叉點A和匯合點B作為一個電路元件畫出來，有效地避免了電路元件站錯隊，干路、支路界限清晰，出錯率低。

三、 由電路圖連接對應的實物圖

串聯電路的連接不再闡述，關于并聯電路同樣采用“先干后支”法，操作步驟如下：

    1、 識別電路，并在電路圖上找到兩點，做出標記，以圖4為例。

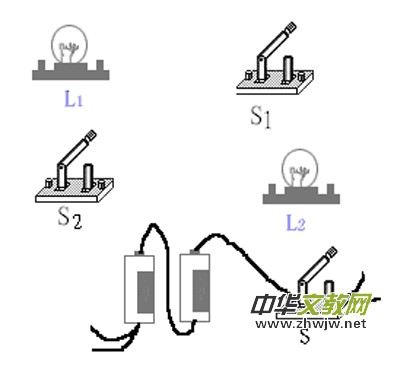

    2、 明確干路上的電路元件，再開始連線：先連接電源，而后從電源正極出發依照順序連至標記A處，留好分叉，然后再從電源負極出發按順序連至標記B處，同樣留好分叉，如圖14所示。

3、對照電路圖，按順序連接AB兩點間的各條支路元件，如圖15所示。

4、檢查，注意連線不能交叉。

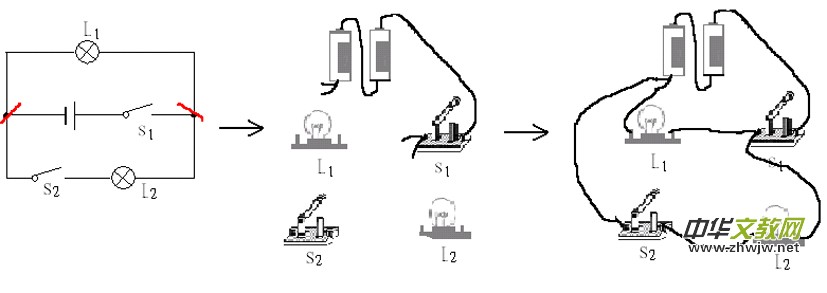

流程舉例如圖15：

以上所談是電路的識別與連接技巧，希望對大家有所幫助。隨著學習的進一步深入，你會發現一個廣闊的電學世界已經展現在面前!

作者： 安陽市第六中學
