制作目的：
       使學生通過制作，進一步理解和掌握凸透鏡成像原理，了解凸透鏡移動（改變凸透鏡與紙屏的距離）引起成像的大小變化，同時理解凸透鏡成的像是倒立的。培養學生動手能力，利于發展學生的創造思維能力。
       制作材料：
       凸透鏡一個，紙箱拆解的硬紙片，A4的白紙，搖動手柄，小塑料齒輪一個，齒條一個,8號鐵絲約22cm,易拉罐鐵皮，膠水，強力膠或“哥倆好”膠，剪刀。


       制作過程：
       1、制作小暗箱，用長65cm,寬20cm的硬紙片做成15cmX15cmX20cm的長方體。

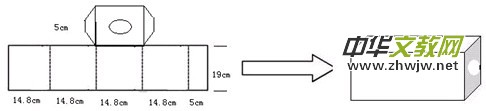

       2、制作鏡頭移動箱，如下圖所示用硬紙皮做此箱。
做成后的鏡頭箱一面封閉，一面敞開。在封閉的一面根據自己準備凸透鏡的大小開孔挖去一塊，把凸透鏡安裝上。鏡頭移動裝置。
       把與齒輪匹配的塑料齒條剪18cm長，用“哥倆好”膠把齒條的平面與鏡頭箱粘牢。如圖

        把鏡頭箱的一側挖去長17cm 寬1cm的空。位置與底邊平行，且距底邊等于齒輪的半徑。
用8號鐵絲一段做成形，在暗的一側距紙屏的另一端約5cm，距底邊等于齒輪半徑多一點處打孔，用易拉罐鐵皮長1cm，寬0.5cm卷成筒，兩端剪多個小口，鑲?cè)胄】�，以固定搖柄，搖柄穿入齒輪，用強力膠粘牢。安裝在相機的搖動 裝置上。如圖“           ”
       在暗箱設計安紙屏的一端糊上A4白紙，自制相機完成。
       使用方法：
       鏡頭對著影物，搖動手柄使鏡頭箱前后移動，在紙屏上會出現倒立的影物的圖像。
       凸透鏡相當于照相機的鏡頭，A4白紙相當于照相機的底片。


 （作者：山東省曲阜市小雪街道辦事處宣村小學六年級  輔導教師：粱  婭  孔令剛）
